RealSense 기반 ROS2 에서 Real Time CenterPose 실행

코방코 2024. 2. 20. 14:37
728x90







지난 글에서 Isaac ROS CenterPose 를 이용하여 ROS2 docker 환경에서

Object Pose Estimation 이 가능하도록 빌드하였습니다.



ROS2 기반 Isaac ROS CenterPose Example 수행하기

Categorized Object Pose Estimation 이 가능한 CenterPose를 ROS2에서 수행시키기 위해, NVIDIA에서 이미 만들어둔 Isaac ROS 기반의 CenterPose를 패키지로 붙여 Depth Camera로 Real Time 분석이 가능하도록 하고자 하였습

cobang.tistory.com



이제 이를 이용하여 Intel Real Sense D435 를 이용하여

Real Time으로 CenterPose 가 수행 가능하도록 빌드하겠습니다.



먼저 지난 글에서 빌드했던 docker 환경 내부에

Realsense SDK 설치를 수행합니다.



그 전에 x 서버를 활성화 시킵니다.

xhost +local:root



docker exec -it <container ID> bash 명령으로 실행시키고

만약 exit 되어있다고 나타나면

docker start <container ID> 명령으로 docker 컨테이너를 실행시키고 exec 시킵니다.

cd ~

git clone https://github.com/IntelRealSense/librealsense.git

sudo apt-get install libssl-dev libusb-1.0-0-dev libudev-dev pkg-config libgtk-3-dev cmake

sudo apt-get install libglfw3-dev libgl1-mesa-dev libglu1-mesa-dev at

cd librealsense

sudo ./scripts/setup_udev_rules.sh

./scripts/patch-realsense-ubuntu-lts-hwe.sh

echo 'hid_sensor_custom' | sudo tee -a /etc/modules

mkdir build && cd build

cmake ../ -DBUILD_EXAMPLES=true

make -j$(nproc)

sudo make install

echo 'export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/usr/local/lib' >> ~/.bashrc

source ~/.bashrc

realsense-viewer

중간에 .sh 파일 관련해서 오류가 좀 발생하는데 무시하고 빌드하였습니다.

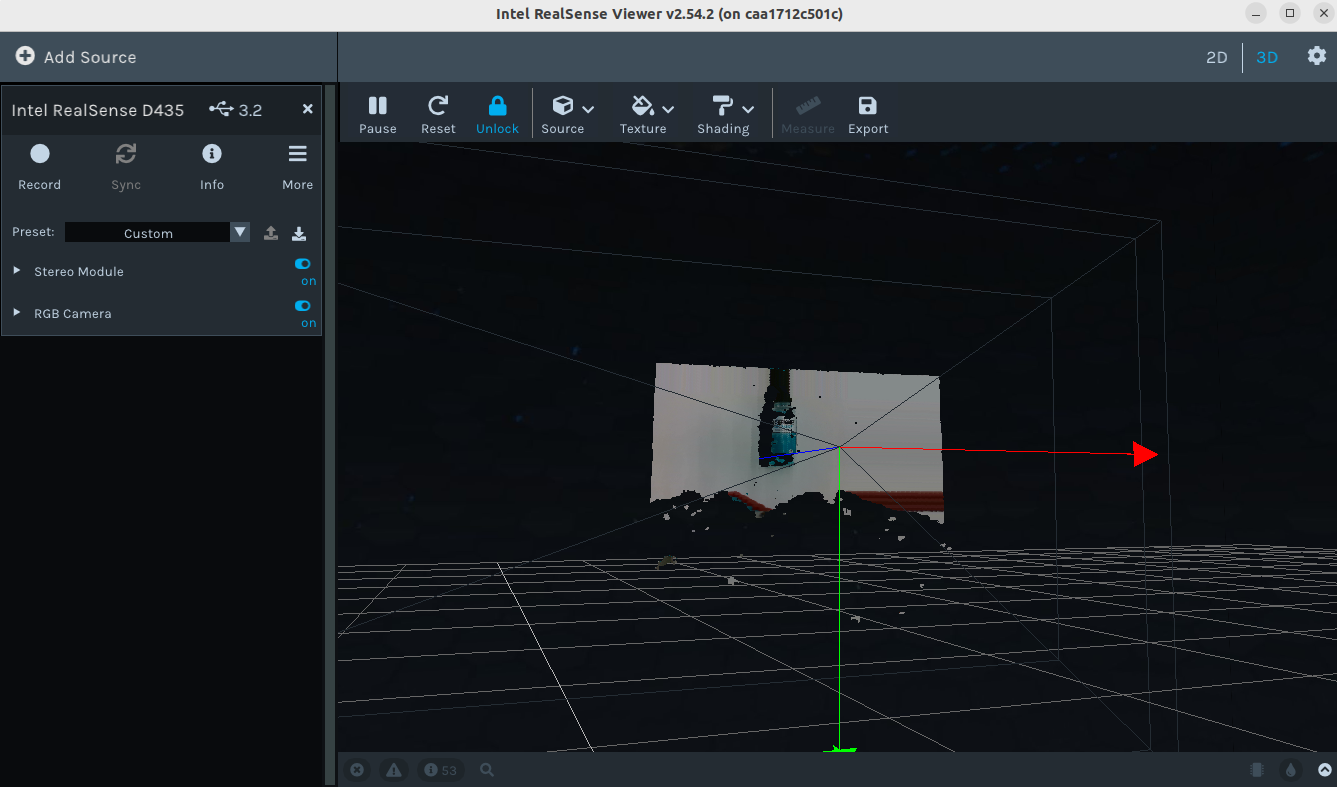

결과적으로 realsense가 붙었습니다.



이제 rviz에서 불러올 수 있도록 하겠습니다.

cd /workspace/isaac_ros-dev/src

git clone https://github.com/IntelRealSense/realsense-ros.git -b ros2-development

cd ..

colcon build

ros2 launch realsense2_camera rs_launch.py depth_module.profile:=640x480x30 pointcloud.enable:=true rgb_camera.color_format:=bgr8



이제 다른 터미널에서 /image 토픽과 /camera info 토픽을 만들어줍니다.

기존의 topic의 이름을 바꿔서 재발행하는 식으로 수행합니다.

컨테이너 이름은 변경하셔야합니다.

먼저 이미지 토픽입니다.

docker exec -it bc84c43fee93 bash

cd /workspace/isaac_ros-dev

sudo apt-get update

sudo apt-get install ros-humble-topic-tools

ros2 run topic_tools relay /camera/camera/color/image_raw /image



camera_info 토픽입니다.

docker exec -it bc84c43fee93 bash

cd /workspace/isaac_ros-dev

ros2 run topic_tools relay /camera/camera/depth/camera_info /camera_info



이제 CenterPose를 새 터미널에서 작동시킵니다.

docker exec -it bc84c43fee93 bash

cd /workspace/isaac_ros-dev

ros2 launch isaac_ros_centerpose isaac_ros_centerpose_triton.launch.py model_name:=centerpose_shoe model_repository_paths:=['/tmp/models']

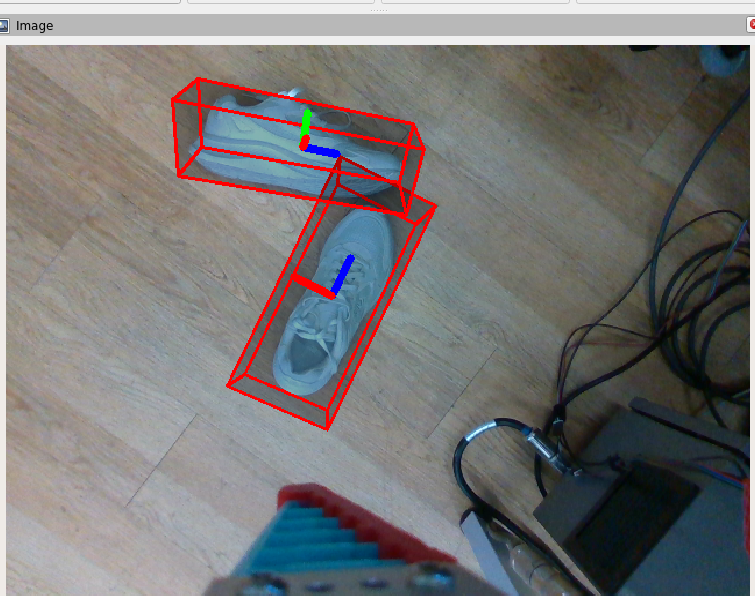

새 터미널을 열고 GUI로 결과를 확인합니다.

docker exec -it bc84c43fee93 bash

ros2 run rqt_image_view rqt_image_view



rviz2 를 실행시켜 결과를 확인해도 됩니다.

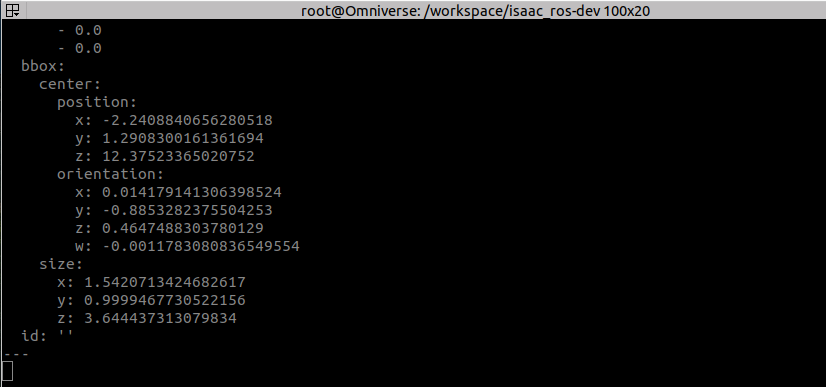

ros2 topic 을 통해 결과 값을 확인해보겠습니다.

ros2 topic echo /centerpose/detections



실제와 정보가 많이 다릅니다.

box가 쳐지는 것을 보면 이 외에는 잘 인식이 되고있는 것 같은데,

camera coordinate가 잘못 도출되는 것을 보아

camera_info 처리 과정에 수정이 필요할 것 같습니다.
