Jetson Nano에서 TensorRT 기반 yolov7 동영상 분석

 지난 번 글에서 TensorRT를 이용하여 yolov7 분석을 하기 위해 사전 환경을 구성하였습니다.

이번에는 실제로 Jetson Nano에서 TensorRT를 적용하여,

yolov7-tiny 모델로 동영상을 분석하는 과정에 대해 글을 쓰겠습니다.

약 17fps의 분석 속도가 획득됩니다.



아래 이전 글에서 이어지는 내용입니다.

Jetson Nano 에 yolov7 TensorRT 사전 환경 구성





지난 글에서 필요한 환경을 구성하였습니다.

이 환경에서 yolov7-tiny.pt 모델을 사용해서 영상 분석을 해볼 수 있습니다.



우선 yolov7 설치가 필요합니다.

GitHub - WongKinYiu/yolov7: Implementation of paper - YOLOv7: Trainable bag-of-freebies sets new state-of-the-art for real-time

How to Deploy YOLOv7 to a Jetson Nano

위 글을 참조하여 yolov7 설치 과정을 수행했습니다.

위 페이지의 내용을 아래에 정리해두었습니다.



일단은 yolov7 github를 clone 시킵시다.

cd

git clone https://github.com/WongKinYiu/yolov7.git



그리고 여기에 yolov7-tiny.pt 모델을 다운로드 받습니다.

cd yolov7

wget "https://github.com/WongKinYiu/yolov7/releases/download/v0.1/yolov7-tiny.pt"





우선 requirements.txt 에서 필요한 내용을 다운받아줍시다.

그 전에, 이미 설치했던 opencv와 torch, torchvision에는 다음과 같이 주석 처리를 합니다.



# Usage: pip install -r requirements.txt

# Base ----------------------------------------
matplotlib>=3.2.2
numpy>=1.18.5,<1.24.0
#opencv-python>=4.1.1
Pillow>=7.1.2
PyYAML>=5.3.1
requests>=2.23.0
scipy>=1.4.1
#torch>=1.7.0,!=1.12.0
#torchvision>=0.8.1,!=0.13.0
tqdm>=4.41.0
protobuf<4.21.3

# Logging -------------------------------------
tensorboard>=2.4.1
# wandb

# Plotting ------------------------------------
pandas>=1.1.4
seaborn>=0.11.0

# Export --------------------------------------
# coremltools>=4.1  # CoreML export
# onnx>=1.9.0  # ONNX export
# onnx-simplifier>=0.3.6  # ONNX simplifier
# scikit-learn==0.19.2  # CoreML quantization
# tensorflow>=2.4.1  # TFLite export
# tensorflowjs>=3.9.0  # TF.js export
# openvino-dev  # OpenVINO export

# Extras --------------------------------------
ipython  # interactive notebook
psutil  # system utilization
thop  # FLOPs computation
# albumentations>=1.0.3
# pycocotools>=2.0  # COCO mAP
# roboflow



그리고 다음 명령을 실행시켜 다운로드 합니다.

sudo apt-get install python3-pip libjpeg-dev libopenblas-dev libopenmpi-dev libomp-dev

python3 -m pip install -U pip

python3 -m pip install -r ./requirements.txt





이제 yolov7-tiny.pt 모델을 이용하여 분석이 이루어지는지 테스트해보겠습니다.

python detect.py --weights yolov7-tiny.pt --conf 0.25 --img-size 640 --source inference/images/horses.jpg



이 명령을 수행하면 다음과 같이 분석된 이미지가 저장됩니다.

yolov7 디렉토리의 runs/detect/exp 에서 확인할 수 있습니다.



만약 USB 웹캠을 연결하셨다면,

dev/video0 로 연결되어있을 때 다음과 같은 명령어로 실시간 영상 분석이 가능합니다.

python detect.py --weights yolov7-tiny.pt --conf 0.25 --img-size 640 --source 0



아마도 굉장히 느린 속도로 분석이 될 것입니다.

저는 3~5fps 정도가 얻어졌습니다.

이제 이를 17fps 정도로 가속시켜보겠습니다.

이 과정이 굉장히 피곤했는데,

여러 글을 뒤적거리다 아래 글을 참조해서 성공했습니다.

YOLOv7 with TensorRT on Jetson Nano (with Python script example)





그럼 제가 수행한 방법을 설명하겠습니다.

우선 .pt 모델을 .engine 모델 (trt 모델) 로 바꾸는 과정이 먼저 수행되어야 합니다.

이 과정을 수행해주는 github repository를 clone 하겠습니다.

cd

git clone https://github.com/wang-xinyu/tensorrtx



이제 여기서 gen_wts.py라는 파일을 저희가 가지고있는 yolov7 디렉토리로 옮기겠습니다.

cd tensorrtx/yolov7

cp cp gen_wts.py ~/yolov7

cd ~/yolov7



그리고 .wts 파일로 변환시키도록 하겠습니다.

이 과정은 시간이 조금 소요되며,

결과적으로 yolov7-tiny.wts 파일이 생성됩니다.

python gen_wts.py -w yolov7-tiny.pt



다시 tensorrtx 디렉토리로 이동해줍니다.

cd ~/tensorrtx/yolov7



이제 cmake build 과정을 수행합니다.

mkdir build

cd build

cp ~/yolov7/yolov7-tiny.wts ~/tensorrtx/yolov7/build

cmake ..

make



빌드를 이용해서 yolov7-tiny.wts 파일을 .engine 파일로 획득하겠습니다.

sudo ./yolov7 -s yolov7-tiny.wts yolov7-tiny.engine t

그러면 build 디렉토리 내에 yolov7-tiny.engine 파일이 생성될 것 입니다.



.engine 파일을 이용해서 sample 이미지를 분석해보겠습니다.

sudo ./yolov7 -d yolov7-tiny.engine ../images



상위 디렉토리의 images 폴더에서 bus.jpg와 zidane.jpg가 분석된 것을 확인하셨다면

성공적으로 .engine파일이 만들어진 것입니다.



만약 안된다면, 제가 빌드한 .engine 파일과 libmyplugins.so을 다운받으시기 바랍니다.

wget "https://github.com/cobang0111/Tracker_Capstone_Design_2023-2/blob/main/yolov7-tiny.engine"

wget "https://github.com/cobang0111/Tracker_Capstone_Design_2023-2/blob/main/libmyplugins.so"



저도 별도로 다운해서 해보진 않았는데, 아마도 가능하지 않을까 생각합니다.

위 테스트 과정을 다시 수행해보시면 확인하실 수 있을 것 입니다.



그럼 이제 pycuda를 설치하겠습니다.

ln -s /usr/include/locale.h /usr/include/xlocale.h

pip3 install --global-option=build_ext --global-option="-I/usr/local/cuda/include" --global-option="-L/usr/local/cuda/lib64" pycuda





그리고 bashrc 파일에 해당 설치 경로를 추가하겠습니다.

sudo nano ~/.bashrc

# Add this line to the end
export PYTHONPATH=/usr/lib/python3.6/dist-packages:$PYTHONPATH

# Save and exit
source ~/.bashrc



이제 준비가 완료되었습니다.

아래 링크에서 yolov7_trt_cam.py를 다운 받으시기 바랍니다.

GitHub - spehj/jetson-nano-yolov7-tensorrt





이제 여기서 main 함수 내에서 아래 부분을 수정해줍니다.

PLUGIN_LIBRARY = "../plugins/libmyplugins.so"
engine_file_path = "../engines/yolov7-tiny.engine"

# 아래와 같이 수정합니다.

PLUGIN_LIBRARY = "~/tensorrtx/yolov7/build/libmyplugins.so"
engine_file_path = "~/tensorrtx/yolov7/build/yolov7-tiny.engine"



libmyplugins.so 파일과 yolov7-tiny.engine 파일을

yolov7_trt_cam.py 가 있는 디렉토리로 옮겨 다음과 같이 수정해 사용할 수도 있습니다.

PLUGIN_LIBRARY = "libmyplugins.so"
engine_file_path = "yolov7-tiny.engine"



이제 이 python 파일을 실행시키면,

python3 yolov7_trt_cam.py



아래와 같이 yolov7_trt_cam.py  의 inferThread class 에 존재하는 sample 비디오를 분석합니다.

class inferThread(threading.Thread):
    def __init__(self, yolov7_wrapper):
        threading.Thread.__init__(self)
        self.yolov7_wrapper = yolov7_wrapper

        self.cap = cv2.VideoCapture(
            "/opt/nvidia/deepstream/deepstream/samples/streams/sample_1080p_h264.mp4"
        )

        # Check if the video file was successfully loaded
        if not self.cap.isOpened():
            print("Error opening video file")

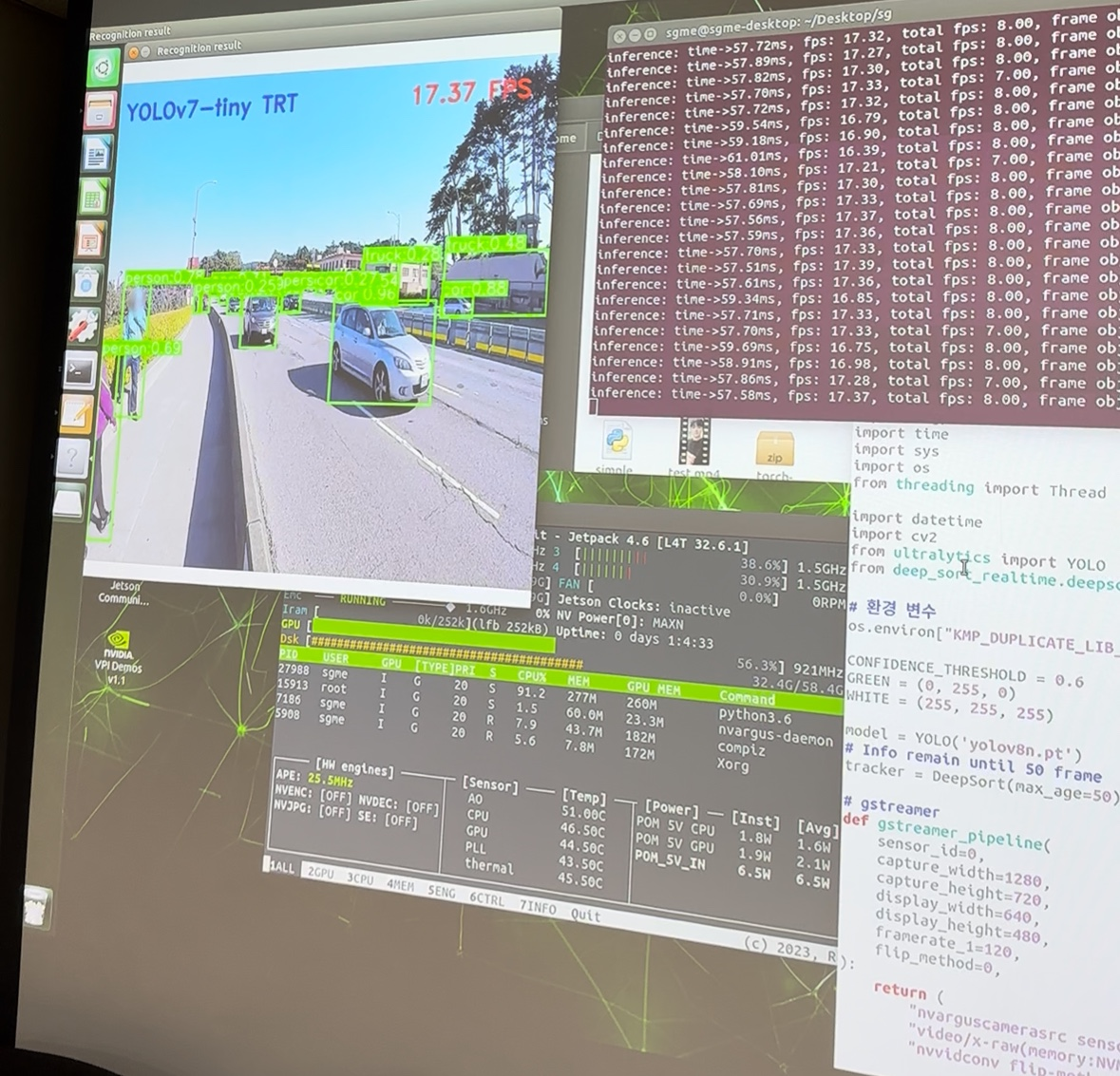

그럼 아래 사진과 같이 해당 sample 동영상 분석이 이루어질 것입니다.



이 순간이 여러분에게 얼마나 감격스러운 순간일지는 모르겠습니다.

적어도 저에게는 정말로 기분 좋고 뿌듯한 순간이었습니다.

정말로 얼마나 인터넷을 뒤지고, chatGPT와 대화했는지 모르겠습니다.

이 글을 쓰는 이유도 이 글을 읽는 분들이 너무 헤메지 않길 바라면서도,

다시 제가 이 과제를 수행할 때 너무 헤메지 않고 싶어서 정리해두는 이유도 있습니다.



그럼 이제 소스를 바꿔보겠습니다.

기본 비디오 채널로 바꿔 USB 웹캠 기반으로 분석이 이루어지게 합니다.

class inferThread(threading.Thread):
    def __init__(self, yolov7_wrapper):
        threading.Thread.__init__(self)
        self.yolov7_wrapper = yolov7_wrapper

        self.cap = cv2.VideoCapture(0) #여기를 수정하였습니다.

        # Check if the video file was successfully loaded
        if not self.cap.isOpened():
            print("Error opening video file")



만약 CSI camera, gstreamer 를 통해 분석을 하신다면 아래 함수를 추가하시고,

(세부 사항들을 확인하시고 height width, framerate, flip method 등 수정하시면 됩니다.)

# gstreamer for camera module
def gstreamer_pipeline(
    sensor_id=0,
    capture_width=1280,
    capture_height=720,
    display_width=640,
    display_height=480,
    framerate_1=60,
    flip_method=0,
):
    return (
        "nvarguscamerasrc sensor-id=%d ! "
        "video/x-raw(memory:NVMM), width=(int)%d, height=(int)%d, framerate=(fraction)%d/1 ! "
        "nvvidconv flip-method=%d ! "
        "video/x-raw, width=(int)%d, height=(int)%d, format=(string)BGRx ! "
        "videoconvert ! "
        "video/x-raw, format=(string)BGR ! appsink"
        % (
            sensor_id,
            capture_width,
            capture_height,
            framerate_1,
            flip_method,
            display_width,
            display_height
        )
    )



inferThread class 에서

self.cap을 다음과 같이 수정합니다.

self.cap = cv2.VideoCapture(gstreamer_pipeline(flip_method=0), cv2.CAP_GSTREAMER)



앞 글에서도 설명드렸듯이 딜레이가 존재합니다.



성공적으로 위 과정들이 다 수행되면,

카메라를 통해 실시간 영상 분석이 이루어지면서

약 17fps가 획득됩니다.



다음 글에서는 TensorRT 모델이 아닌

yolov7-tiny.pt 파일에 대해 DeepSORT를 적용시켜,

id 기반 추적을 수행한 과정에 대해 작성하겠습니다.
